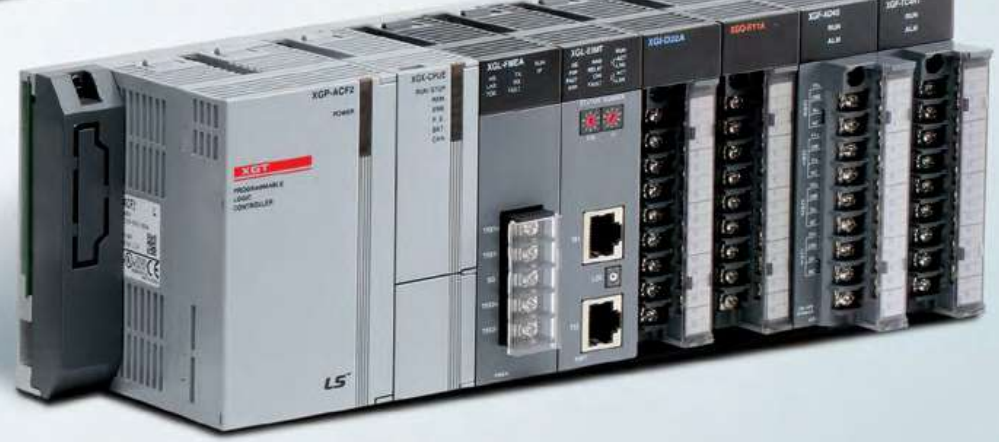

PLC 기본 구조와 작동 원리 한눈에 정리하기

PLC 기본 구조와 작동 원리 한눈에 정리하기



[PLC의 개념과 역할 – 산업 자동화의 두뇌]
PLC(Programmable Logic Controller)는 산업 현장에서 기계와 설비를 자동으로 제어하기 위해 만들어진 특수한 산업용 컴퓨터이다. 일반 PC와 달리 공장 환경에서 발생하는 진동, 분진, 온도 변화, 전기적 노이즈에도 견딜 수 있도록 설계되었으며, 실시간 제어에 최적화된 구조를 가지고 있다. 과거에는 릴레이와 타이머, 카운터를 이용한 하드웨어 중심 제어가 주를 이루었지만, 이러한 방식은 유지보수가 어렵고 공정 변경이 까다로웠다. 이를 해결하기 위해 등장한 것이 PLC로, 소프트웨어 기반 제어를 통해 유연하고 안정적인 자동화를 가능하게 했다. PLC는 센서로부터 입력 신호를 받아들여 내부 프로그램에 따라 모터, 밸브, 릴레이, 로봇, 컨베이어 등의 출력 장치를 제어한다. 즉, PLC는 인간의 두뇌와 같은 역할을 수행하며, 공장의 다양한 설비를 하나의 통합된 시스템처럼 운영할 수 있게 해준다. 현대의 스마트 팩토리에서는 PLC가 단순 제어를 넘어 데이터 수집, 분석, 네트워크 통신까지 담당하는 핵심 장치로 발전하고 있다.





[입력부 구조 – 센서 신호를 받아들이는 창구]
PLC의 기본 구조는 크게 입력부(Input), 중앙처리장치(CPU), 출력부(Output), 전원부로 나뉜다. 그중 입력부는 외부의 센서와 스위치로부터 신호를 받아들이는 역할을 한다. 예를 들어 광센서, 근접센서, 리미트 스위치, 온도 센서, 압력 센서 등이 PLC의 입력 모듈에 연결된다. 이들 장치는 0V 또는 24V 같은 전기 신호를 발생시키며, PLC는 이를 디지털 또는 아날로그 데이터로 변환해 내부로 전달한다. 디지털 입력은 ‘켜짐/꺼짐’ 형태의 신호이고, 아날로그 입력은 온도나 압력처럼 연속적인 값을 나타낸다. 입력 모듈은 외부 환경의 전기적 잡음을 차단하고, 안정적인 신호만을 CPU로 전달하는 보호 기능도 수행한다. 또한 PLC는 입력 상태를 일정한 주기마다 스캔하여 최신 정보를 메모리에 저장한다. 이 과정을 입력 스캔(Input Scan)이라고 하며, 이후 제어 연산의 기초 데이터가 된다.



[CPU 구조 – 프로그램을 실행하는 핵심 두뇌]
PLC의 중앙처리장치(CPU)는 전체 시스템의 두뇌 역할을 담당한다. CPU 내부에는 메모리, 연산장치, 통신 인터페이스가 포함되어 있으며, 사용자가 작성한 제어 프로그램을 반복적으로 실행한다. PLC는 일반적으로 ‘스캔 방식’으로 동작하는데, 이는 입력 읽기 → 프로그램 실행 → 출력 갱신 → 자기 진단의 순서를 주기적으로 반복하는 방식이다. 먼저 입력부에서 받은 데이터를 입력 이미지 메모리에 저장하고, 이후 래더 다이어그램(Ladder Diagram)이나 구조화 텍스트(Structured Text)로 작성된 프로그램을 한 줄씩 실행한다. 프로그램 실행 결과는 출력 이미지 메모리에 저장되며, 마지막 단계에서 실제 출력 모듈로 전달된다. 이 전체 과정은 매우 짧은 시간(수 밀리초 단위)에 이루어지므로, 사람 눈에는 거의 실시간으로 제어가 이루어지는 것처럼 보인다. 또한 CPU는 내부 진단 기능을 통해 하드웨어 이상, 통신 오류, 프로그램 오류 등을 감지하고 사용자에게 알려준다.



[출력부 구조 – 설비를 실제로 움직이는 장치]
출력부는 CPU의 연산 결과를 바탕으로 실제 기계를 작동시키는 역할을 한다. 출력 모듈에는 릴레이 출력, 트랜지스터 출력, 트라이액 출력 등 다양한 방식이 있으며, 연결되는 장비의 특성에 따라 선택된다. 예를 들어 컨베이어 모터를 작동시키거나, 솔레노이드 밸브를 개폐하거나, 경고등을 점등시키는 신호는 모두 PLC의 출력 모듈을 통해 전달된다. 출력 신호 역시 디지털(ON/OFF) 방식과 아날로그 방식이 존재한다. 아날로그 출력은 모터 속도 제어, 온도 조절, 유량 조절 등 정밀한 제어가 필요한 경우에 사용된다. 출력 모듈은 과전류 보호 기능을 가지고 있어, 장비 이상으로 전류가 과도하게 흐를 경우 자동으로 차단하여 설비를 보호한다. 또한 모듈형 구조이기 때문에 고장 난 부분만 교체할 수 있어 유지보수가 용이하다.



[전원부와 통신 구조 – 안정성과 연결성의 기반]
PLC가 정상적으로 작동하기 위해서는 안정적인 전원이 필수적이다. 전원부는 외부 전력을 받아 PLC 내부 회로에 필요한 전압으로 변환하여 공급한다. 일반적으로 24V DC 전원이 많이 사용되며, 정전이나 순간적인 전압 변동에도 견딜 수 있도록 설계되어 있다. 또한 최신 PLC는 다양한 산업용 통신 프로토콜을 지원하여 다른 장비 및 상위 시스템과 연결될 수 있다. 대표적인 통신 방식으로는 이더넷/IP, 프로피버스, 모드버스(Modbus), OPC UA 등이 있다. 이를 통해 PLC는 SCADA, MES, ERP와 같은 시스템과 데이터를 주고받으며, 생산 현황을 실시간으로 모니터링할 수 있다. 이러한 통신 기능 덕분에 PLC는 단순 제어 장치를 넘어 스마트 팩토리의 데이터 허브 역할을 수행하게 되었다.



[작동 원리 정리 – 스캔 사이클로 이해하는 PLC]
PLC의 작동 원리는 ‘스캔 사이클’ 개념으로 가장 쉽게 이해할 수 있다. 첫째, 입력 스캔 단계에서 모든 센서 신호를 읽어 메모리에 저장한다. 둘째, 프로그램 실행 단계에서 저장된 입력 값을 기준으로 래더 로직을 순차적으로 처리한다. 셋째, 출력 갱신 단계에서 계산된 결과를 실제 출력 장치로 전달한다. 넷째, 자기 진단 단계에서 하드웨어와 소프트웨어 이상 여부를 점검한다. 이 과정이 매우 빠르게 반복되면서 공정이 자동으로 제어된다. 예를 들어 컨베이어 위에 물체가 감지되면 센서가 입력을 보내고, PLC는 이를 인식하여 모터를 정지시키거나 로봇을 작동시키는 식이다. 이러한 구조 덕분에 PLC는 안정적이고 예측 가능한 제어가 가능하며, 복잡한 자동화 시스템에서도 높은 신뢰성을 유지할 수 있다.



[정리 – 왜 PLC 구조 이해가 중요한가]
PLC의 기본 구조와 작동 원리를 이해하는 것은 산업 자동화를 공부하는 데 매우 중요하다. 입력, CPU, 출력, 전원, 통신이라는 다섯 가지 요소가 어떻게 유기적으로 연결되어 있는지를 알면, 문제 발생 시 원인을 빠르게 파악할 수 있다. 또한 새로운 자동화 시스템을 설계할 때 어떤 모듈을 선택해야 하는지 판단하는 기준이 된다. 앞으로 스마트 팩토리와 디지털 트윈, AI 기반 공정 제어가 확대될수록 PLC의 역할은 더욱 커질 것이다. 따라서 PLC의 구조와 원리를 탄탄하게 이해하는 것은 자동화 엔지니어뿐 아니라 제조업 종사자에게도 중요한 기본 역량이라고 할 수 있다.
