PLC 입문 프로그래밍 기초 가이드

PLC 입문 프로그래밍 기초 가이드



[PLC 프로그래밍의 개념 – 자동화를 움직이는 언어]
PLC 프로그래밍은 산업 현장의 기계와 설비가 사람이 일일이 조작하지 않아도 스스로 작동하도록 만드는 핵심 기술이다. PLC는 단순한 전기 장치가 아니라 프로그램을 기반으로 작동하는 산업용 컴퓨터이기 때문에, 어떻게 프로그래밍하느냐에 따라 설비의 동작 방식이 완전히 달라질 수 있다. 과거에는 릴레이 회로를 직접 배선하여 자동화를 구현했지만, 이 방식은 변경이 어렵고 오류 수정이 까다로웠다. PLC 프로그래밍은 이러한 문제를 해결하기 위해 등장했으며, 소프트웨어적으로 제어 로직을 작성하고 수정할 수 있도록 만들어졌다. 엔지니어는 실제 배선을 바꾸지 않고도 프로그램만 수정하여 공정을 개선할 수 있다. 또한 PLC는 실시간 제어에 특화되어 있어 입력 신호를 빠르게 처리하고, 그에 따라 즉각적인 출력 제어를 수행한다. 따라서 PLC 프로그래밍을 이해하는 것은 산업 자동화, 스마트 팩토리, 설비 유지보수, 공정 개선 등의 분야에서 필수적인 역량이라고 할 수 있다.

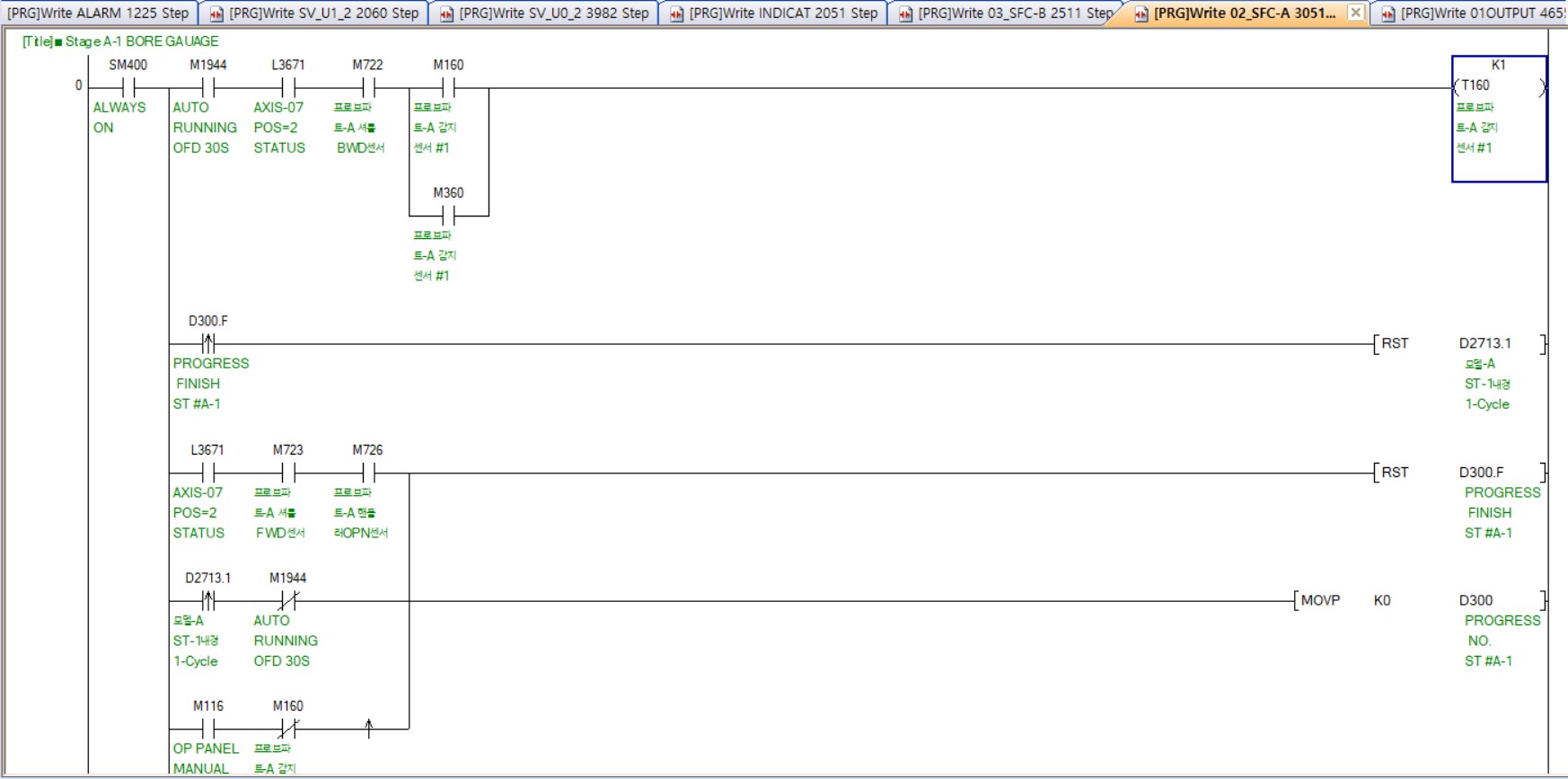

[프로그래밍 언어 – 래더 다이어그램의 이해]
PLC에서 가장 널리 사용되는 프로그래밍 언어는 래더 다이어그램(Ladder Diagram)이다. 래더 다이어그램은 전기 회로와 매우 유사한 형태를 가지고 있어, 기존 전기 기술자나 현장 엔지니어가 비교적 쉽게 이해할 수 있다. 좌측에는 전원 라인이 있고, 그 사이에 접점과 코일이 연결되는 구조를 갖는다. 예를 들어 버튼을 누르면 모터가 작동하는 간단한 회로를 표현할 수 있으며, 조건이 여러 개일 경우 직렬 또는 병렬로 접점을 배치하여 논리 연산을 구현한다. 래더 다이어그램은 AND, OR, NOT과 같은 기본 논리를 시각적으로 표현할 수 있어 초보자가 접근하기 쉽다. 또한 타이머, 카운터, 비교 명령, 수학 연산 등 다양한 기능 블록을 추가하여 복잡한 제어도 구현할 수 있다. 많은 PLC 제조사들이 래더 기반 개발 환경을 제공하기 때문에, 처음 PLC를 배우는 사람이라면 래더 다이어그램부터 익히는 것이 가장 효과적이다.



[입출력 매핑 – 센서와 액추에이터 연결 원리]
PLC 프로그래밍의 기본은 입출력(I/O) 매핑을 이해하는 것이다. 입력은 센서, 스위치, 버튼, 감지기 등에서 들어오는 신호이며, 출력은 모터, 밸브, 릴레이, 램프 등 실제 장비를 제어하는 신호다.

PLC 내부에서는 이러한 입출력 신호가 메모리 주소 형태로 관리된다. 예를 들어 X0, X1 같은 주소는 입력을 나타내고, Y0, Y1 같은 주소는 출력을 나타낸다. 프로그래머는 실제 장비가 아닌 이 메모리 주소를 기준으로 로직을 작성한다. 버튼이 눌리면 X0가 ON이 되고, 프로그램에서는 X0가 ON일 때 Y0를 ON으로 만들어 모터를 작동시키는 식이다.

이러한 방식 덕분에 하드웨어가 변경되어도 프로그램 구조를 크게 바꾸지 않고 주소만 수정하면 된다. 따라서 입출력 매핑을 정확히 이해하는 것이 안정적인 PLC 프로그래밍의 출발점이다.



[기본 제어 로직 – 조건문과 반복 구조]
PLC 프로그램은 기본적으로 조건 기반으로 작동한다. 특정 조건이 만족되면 출력을 실행하고, 만족되지 않으면 대기하는 구조가 반복된다. 예를 들어 온도가 80도 이상이면 냉각 팬을 작동시키고, 70도 이하이면 정지시키는 방식이다. 이러한 로직은 비교 명령과 타이머를 조합하여 구현할 수 있다. 또한 반복 동작이 필요한 경우 카운터를 활용할 수 있다. 예를 들어 제품이 100개 생산되면 라인을 정지시키는 프로그램을 만들 수 있다. PLC는 스캔 사이클 방식으로 작동하기 때문에, 이러한 조건문이 매우 빠르게 반복 실행된다. 따라서 프로그래머는 스캔 타임을 고려하여 로직을 설계해야 한다. 잘못된 조건문을 작성하면 불필요한 동작이 발생하거나, 반대로 필요한 동작이 실행되지 않을 수 있다.



[타이머와 카운터 – 시간과 수량 제어]
PLC 프로그래밍에서 타이머와 카운터는 매우 중요한 역할을 한다. 타이머는 일정 시간이 지난 후에 동작을 실행하도록 설정할 수 있다. 예를 들어 버튼을 누른 후 5초 뒤에 모터를 작동시키거나, 경고등을 일정 시간 동안만 점등시키는 것이 가능하다. 카운터는 특정 이벤트가 발생한 횟수를 세는 기능을 한다. 제품이 컨베이어를 통과할 때마다 센서 신호를 감지하여 개수를 누적할 수 있다. 이러한 기능은 생산량 관리, 품질 검사, 공정 제어 등 다양한 분야에서 활용된다. 타이머와 카운터를 적절히 조합하면 매우 정교한 자동화 로직을 구현할 수 있다. 따라서 초보자는 반드시 이 두 가지 기능을 충분히 연습해야 한다.



[디버깅과 문제 해결 – 현장 적용의 핵심]
PLC 프로그래밍에서 가장 어려운 부분은 코딩 자체가 아니라 현장에서 발생하는 문제를 해결하는 것이다. 아무리 완벽한 프로그램을 작성해도 실제 설비에서는 예상치 못한 상황이 발생할 수 있다. 예를 들어 센서 고장, 배선 문제, 전원 불안정, 기계적 오류 등이 발생할 수 있다. 따라서 PLC에는 온라인 모니터링 기능이 포함되어 있어, 실시간으로 입력과 출력 상태를 확인할 수 있다. 프로그래머는 프로그램을 실행한 상태에서 각 접점이 정상적으로 작동하는지 점검하고, 문제가 발생한 부분을 찾아 수정할 수 있다. 또한 알람 시스템을 구축하여 이상 상황이 발생하면 즉시 경고를 받을 수 있도록 설정하는 것이 중요하다. 이러한 디버깅 능력은 현장 경험이 쌓일수록 향상된다.



[실무 적용 – 작은 프로젝트로 시작하기]
PLC 프로그래밍을 효과적으로 배우기 위해서는 작은 프로젝트부터 시작하는 것이 좋다. 예를 들어 버튼 하나로 모터를 ON/OFF하는 기본 프로그램을 만들어보고, 이후 타이머를 추가하여 자동 정지 기능을 구현해볼 수 있다. 다음 단계로는 센서를 이용해 자동 제어를 구현하거나, 여러 개의 모터를 순차적으로 작동시키는 로직을 만들어볼 수 있다. 이러한 연습을 통해 점점 복잡한 자동화 시스템을 설계할 수 있는 능력을 키울 수 있다. 또한 실제 PLC가 없다면 시뮬레이션 소프트웨어를 활용하는 것도 좋은 방법이다. 많은 제조사가 무료 시뮬레이터를 제공하므로 이를 활용하면 비용 부담 없이 학습할 수 있다.



[정리 – 왜 PLC 프로그래밍을 배워야 하는가]
PLC 프로그래밍은 단순한 기술이 아니라 현대 제조업의 핵심 역량이다. 자동화, 스마트 팩토리, 데이터 기반 생산, AI 공정 제어 등 미래 산업의 중심에는 PLC가 있다. 따라서 PLC 프로그래밍을 이해하고 활용할 수 있는 인재는 앞으로도 지속적으로 수요가 증가할 것이다. 기본 개념부터 차근차근 학습하고, 실습을 통해 경험을 쌓는다면 누구나 충분히 익힐 수 있는 분야다. 이 가이드를 시작으로 꾸준히 공부한다면 산업 자동화 전문가로 성장할 수 있을 것이다.
